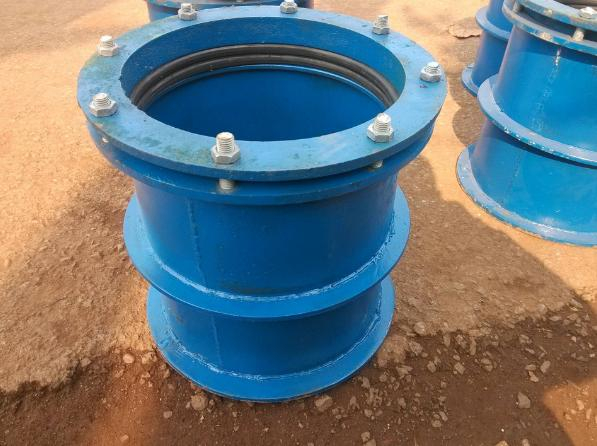

B型柔性防水套管

B型柔性防水套管經常用在管道穿過鐵道、馬路、街道等處，為防止管道受荷載被壓壞，而在管道外部設置保護性套管，如：大口徑混凝土管道，大口徑鋼管等避免外力（荷載）直接作用在管道外壁上，造成管道破損，而采取的措施。

標簽： B型柔性防水套管防水套管

電話咨詢：17319758766

產品介紹
產品特點
產品用途
技術參數
相關產品推薦
供水設備相關知識

p 產品中心PRODUCT

傳力接頭系列

C 聯系我們CONTACT

鞏義市匯智供水材料有限公司

手機：17319758766

郵箱：474146148@qq.com

網 址：http://www.105037.com

C 案例推薦Case recommendation

伸縮器使用案例

伸縮器案安裝現場

防水套管應用現場

防水套管現場安裝

橡膠接頭使用現場

單球體橡膠接頭應用案例

產品介紹

B型柔性防水套管經常用在管道穿過鐵道、馬路、街道等處，為防止管道受荷載被壓壞，而在管道外部設置保護性套管，如：大口徑混凝土管道，大口徑鋼管等避免外力（荷載）直接作用在管道外壁上，造成管道破損，而采取的措施。B型柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

產品特點

產品特點：

1、當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵。

2、套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆注圍應比翼環直徑（D5）大200，而且**須將套管一次澆固于墻內。

3、穿管處混凝土墻厚應不小于300，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑**少為D5+200.

4、套管的重量以L=300計算，如墻厚大于300時，應另行計算。

5、柔性填料材料：瀝青麻絲，聚苯乙烯板，聚氯乙烯泡沫塑料板。

6、密封膏：聚硫密封膏，聚胺脂密封膏。

產品用途

B型柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件。柔性防水套管的外部焊接止水翼環，內部設有密封墊，法蘭內絲連接，根據管道安裝的實際情況設計訂制，用于墻體兩面都需要做防水，建議您使用柔性防水套管。比如潛水式水泵給排水系統管道墻體兩端都要給予防水處理，防止結構滲水！

技術參數

DN	D1	D2	D3	D4	D5	I	10		I1	I2	D1	D2	D3	n-M	B型重量
DN	D1	D2	D3	D4	D5	I	I型	II型	I1	I2	D1	D2	D3	n-M	I型	II型
50	60	95	65	145	200	65	28	-	72	30	3.5	4	8	4-M12	14.60
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	4-M16	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	8	10	6-M16	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	8	10	6-M16	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	10	10	8-M16	60.43	61.33
300	325	377	333	435	495	72	28	30	90	46	8	10	10	8-M20	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	10	10	10	12-M20	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	10	10	12-M20
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20
600	630	690	640	755	820	75	32	30	104	54	10	10	12	16-M24
700	720	780	730	845	910	75	40	30	104	54	10	10	12	20-M24
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27
