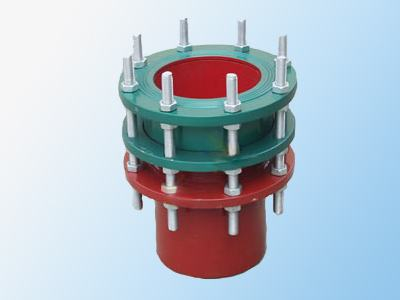

CF型單法蘭松套傳力接頭

CF型單法蘭松套傳力接頭適用于一面與法蘭連接，一面與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞**整個管道。

標簽： CF型單法蘭松套傳力接頭傳力接頭

電話咨詢：17319758766

產品介紹
產品特點
產品用途
技術參數
相關產品推薦
供水設備相關知識

p 產品中心PRODUCT

防水套管系列

止水翼環

橡膠接頭系列

伸縮器系列

伸縮接頭系列

補償器系列

傳力接頭系列

C 聯系我們CONTACT

鞏義市匯智供水材料有限公司

手機：17319758766

郵箱：474146148@qq.com

網 址：http://www.105037.com

C 案例推薦Case recommendation

伸縮器使用案例

伸縮器案安裝現場

防水套管應用現場

防水套管現場安裝

橡膠接頭使用現場

單球體橡膠接頭應用案例

產品介紹

CF型單法蘭松套傳力接頭公稱通經：DN50-DN3200

CF型單法蘭松套傳力接頭工作壓力：0.6-1.6MPA

CF型單法蘭松套傳力接頭使用介質：水、污水

CF型單法蘭松套傳力接頭密封材料：NBR

CF型單法蘭松套傳力接頭制造標準：GB12465-2007

安裝簡要說明

傳力接頭分類有：?jiǎn)伟l(fā)蘭松套傳力接頭、雙法蘭松套傳力接頭、可拆式雙法蘭松套傳力接頭。

傳力接頭材質：主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。

產品特點

性能特點：

松套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。

傳力接頭是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還**整個管道。這樣不僅提高工作效率，而切對泵、閥們等設備起到一定保護作用。

CF型單法蘭松套傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。

產品用途

技術參數

CF型單法蘭松套傳力接頭安裝數據表

公稱通徑DN	管子外徑		外形尺寸		法蘭連接尺寸
	管子外徑		L	△L	0.6MPa				1.0MPa
	Dw		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89	89			190	150	4-M16	18	200	160	8-M16	22
100	114	114			210	170	4-M16	18	220	180		24
125	140	140			240	200	8-M16	20	250	210		26
150	168	168			265	225		20	285	240	8-M20	26
200	219	219			320	280		22	340	295	8-M20	28
250	273	273			375	335	12-M16	24	395	350	12-M20	28
300	325	325	420	50	440	395	12-M20	24	445	400	12-M20	28
350	377	377			490	445	12-M20	26	505	460	16-M20	30
400	426	426			540	495	16-M20	28	565	515	16-M24	32
450	480	480			595	550	16-M20	28	615	565	20-M24	32
500	530	530			645	600	20-M20	30	670	620	20-M24	34
600	630	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	720	440		860	810	24-M24	32	895	840	24-M27	40
800	820	826	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920	926			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020	1026			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	1226	620		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	1428	620		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	1628	630		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	1828	630		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	2030	650		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	2230			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	2430			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	2630	750	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820	2830			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020	3030			3315	3220	68-M45	70	3405	3290	68-M56	100
