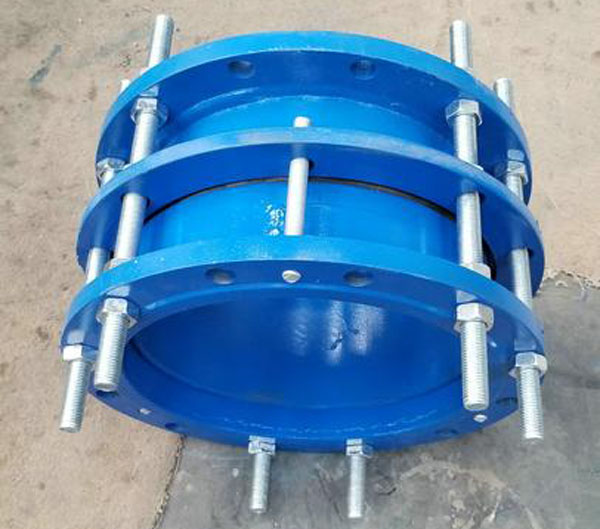

B2F型雙法蘭式松套限位伸縮接頭

法蘭式松套伸縮接頭主要是由本體、壓蓋、密封圈和緊固件組成。工作原理上是利用了法蘭式松套伸縮接頭的韌性滑動、轉移、變形后，伸縮接頭具備的性能有效地**泵、閥及管道自身的膨脹、受壓大位移、內部的破壞。

標簽：雙法蘭式松套限位伸縮接頭伸縮接頭

電話咨詢：17319758766

產品介紹
產品特點
產品用途
技術參數
相關產品推薦
供水設備相關知識

p 產品中心PRODUCT

傳力接頭系列

C 聯系我們CONTACT

鞏義市匯智供水材料有限公司

手機：17319758766

郵箱：474146148@qq.com

網 址：http://www.105037.com

C 案例推薦Case recommendation

伸縮器使用案例

伸縮器案安裝現場

防水套管應用現場

防水套管現場安裝

橡膠接頭使用現場

單球體橡膠接頭應用案例

產品介紹

法蘭式松套伸縮接頭主要是由本體、壓蓋、密封圈和緊固件組成。工作原理上是利用了法蘭式松套伸縮接頭的韌性滑動、轉移、變形后，伸縮接頭具備的性能有效地**泵、閥及管道自身的膨脹、受壓大位移、內部的破壞。特別適合于閥門、水泵等設備與管道的連接，在連接的同時不僅能補償管道的軸向位移及一定量的撓曲和偏心，從而可以保護閥門等管道設備。

產品特點

因法蘭式松套伸縮接頭屬不會傳導的材料，所以可以起到良好的降低震動、噪聲傳遞的環保產品。該產品內部設計時采用*的原材料，所以伸縮接頭的內管中光滑無瑕疵，伸縮接頭對物質的流速、流量無任何影響，并且不生銹?？梢悦獬羞\(yùn)作期內的維修費用。? 綜上所述，法蘭式松套伸縮接頭具有安裝方便快捷、密封可靠、維修方便等優點。

產品用途

因為優勢明顯，作用廣泛，所以法蘭式松套限位伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

技術參數

法蘭松套限位伸縮接頭基本尺寸(PN0.6 1.0MPa)

公稱尺寸 DN	管子外徑DW		外形尺寸			伸縮量δ	法蘭連接尺寸
	DW	D0	L	L2	L1		0.6Mpa			1.OMpa
	DW	D0	L	L2	L1		D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	160	130	4-￠14	185	145	4-￠18
80	89	89					190	150	4-￠18	200	160	8-￠18
100	108	108					21O	170		220	180
100	114	114					21O	170		220	180
125	133	133					240	200	8-￠18	250	210
125	140	140					240	200		250	210
150	159	159					265	255		285	240	8-￠23
150	168	168					265	255		285	240
200	219	219					320	280		340	295
250	273	273					375	335	12-￠18	395	350	12-￠23
300	325	325	350	370	130	±32.5	440	395	12-￠23	445	400	16-￠22
350	377	377					490	445	12-￠23	505	460	16-￠26
400	426	426					540	495	16-￠23	565	515	20-￠26
450	480	480					595	550	16-￠23	615	565	20-￠26
500	530	530					645	600	20-￠23	670	620	20-￠30
600	630	630					755	705	20-￠27	780	725	24-￠30
700	720	720					860	810	24-￠27	895	840	24-￠33
800	820	820	590	600	220	±65	975	920	24-￠30	1015	950	28-￠33
900	920	920					1075	1020	24-￠30	1115	1015	28-￠36
1000	1020	1020					1175	1120	28-￠30	1230	1160	28-￠36
1200	1220	1220					1405	1340	32-￠33	1455	1380	32-￠40
1400	1420	1424		640			1630	1560	36-￠36	1675	1590	36-￠42
1600	1620	1624					1830	1760	40-￠36	1915	1820	40-￠48
1800	1820	1824					2045	1970	44-￠39	2115	2020	44-￠48
2000	2020	2026					2265	2180	48-￠42	2325	2230	48-￠48
2200	2220	2226					2475	2390	52-￠42	2550	2440	52-￠56
2400	2420	2426					2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	2626	600	710	240	±75	2905	2810	60-￠48	2960	2850	60-￠56
2800	2820	2826					3115	3020	64-￠48	3180	3070	64-￠56
3000	3020	3026					3315	3220	68-￠48	3405	3290	68-￠60
3200	3220	3230					3525	3430	72-￠48	-	-	-
3400	3420	3432					3735	3640	76-￠48	-	-	-
3600	3620	3632					3970	3860	80-￠56	-	-	-

法蘭松套限位伸縮接頭基本尺寸(PN1.6 2.5Mpa)

公稱尺寸DN	管子外徑DW		外形尺寸			伸縮量δ	法蘭連接尺寸
	Dw	do	L	L2	L1		1.6Mpa			2.5Mpa
	Dw	do	L	L2	L1		D	K	n-do	D	K	n-d0
65	76	76	340	340	105	±25	185	145	4-￠14	185	145	8-￠18
80	89	89					200	160	8-￠18	200	160	8-￠18
100	108	108					220	180		235	190	8-￠22
100	114	114					220	180		235	190	8-￠22
125	133	133					250	210		270	220	8-￠26
125	140	140					250	210		270	220
150	159	159					285	240	8-￠22	300	250
150	168	168					285	240	8-￠22	300	250
200	219	219					340	295	12-￠22	360	31O	12-￠26
250	273	273					405	355	12-￠26	425	370	12-￠30
300	325	325	350	370	130	±32.5	460	410	12-￠26	485	430	16-￠30
350	377	377					520	470	16-￠26	555	490	16-￠33
400	426	426					580	525	16-￠30	620	550	16-￠36
450	480	480					640	585	20-￠30	670	600	20-￠36
500	530	530					715	650	20-￠33	730	660	20-￠36
600	630	630					840	770	20-￠36	845	770	20-￠39
700	720	720					910	840	24-￠36	960	875	24-￠42
800	820	820	590	600	220	±65	1025	950	24-￠39	1085	990	24-￠48
900	920	920					1125	1050	28-￠39	1185	1090	28-￠48
1000	1020	1020					1255	1170	28-￠42	1320	121O	24-￠56
1200	1220	1220					1485	1390	32-￠48	1530	1420	32-￠56
1400	1420	1424		640			1685	1590	36-￠48	1755	1640	36-￠62
1600	1620	1624					1930	1820	40-￠56	1975	1860	40-￠62
1800	1820	1824					2130	2020	44-￠56	2195	2070	44-￠70
2000	2020	2026					2345	2230	48-￠62	2425	2300	48-￠70
