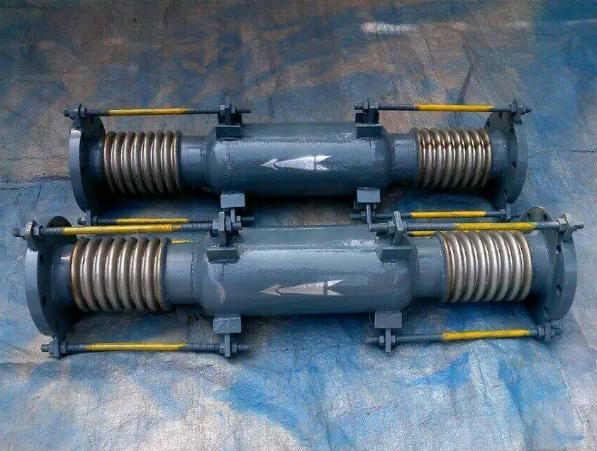

旁通壓力平衡型波紋補償器由內壓的工作波和一個外壓的平衡波組成，體積小。產品加裝的失穩波數比直管壓力平衡補償器增加一倍，因為中間二組波紋管受外壓作用，穩定性好。主要用于吸收軸向與橫向組合位移并能平衡波紋管壓力推力。直管外壓旁通式壓力平衡型波紋補償器采用雙波紋管連動分流平衡腔結構設計，即在吸收或補償管道的變形量時，其兩只波紋管則分別呈拉（壓）或壓（拉）受壓呈內壓或外壓狀態，改變了波紋管受力狀況，使之趨于更為合理，從而平衡（**）了介質內壓在管道盲端變截面或彎頭處對管道的端固定支架所產生的附加側向推力，釋放了管道和固定支架的內應力，延長了管道的使用壽命，大大縮減了固定支架的體積，導向裝置則大大地提高了波紋管補償器的補償能力。保證管道的**運行。
產品優勢：
旁通壓力平衡式波紋管補償器被廣泛應用到冶煉、電廠、工業裝備制造和工程管道管系的連接上，有效的保證了壓力管道在輸送各種有害有毒易燃易爆介質時的高**性能，避免泄露污染造成海洋、天空、工廠等環境污染。其產品特點是耐高溫、耐高壓、耐腐蝕、耐疲勞、耐磨損。由兩個相同的波紋管及端環、封頭、外管等結構組成，主要由位于兩端的兩個工作波紋管和位于中間的一個平衡波紋管及拉桿和端板等結構件組成，主要用于吸收軸向位移并能平衡波紋管壓力推力的膨脹節。
產品特點：
旁通壓力平衡式波紋膨脹節體積小、成本低、導向性好，穩定性好。主要用于吸收軸向位移并能平衡波紋管的壓力推力，內壓推力載荷由自身構件平衡、承受，用于推力較小的場合。主要用于不需設置固定支架的場合，能有效保護設備和管線不變形。
旁通壓力平衡式波紋管補償器被廣泛應用到冶煉、電廠、工業裝備制造和工程管道管系的連接上，有效的保證了壓力管道在輸送各種有害有毒易燃易爆介質時的高**性能，避免泄露污染造成海洋、天空、工廠等環境污染。
公稱直徑Nominal iameter DNmm | 波數Sum of wave n | 壓力等級Pressyre grade Mpa | 徑向外型*大尺寸Max radial size mm | 壓力對應的產品長度Pressure and related Length Lmm | ||||
0.6 | 1.0 | 接管J型Connection tube J | 法蘭F型Flange F | |||||
軸向補償量Axial compensation mm 軸向剛度Axial Stiffness N/mm | 0.6Mpa | 1.0Mpa | 0.6Mpa | 0.1Mpa | ||||
100 | 16 | 77/212 | 61/444 | 230 | 1114 | 1106 | 1124 | 1116 |
32 | 154/106 | 122/222 | 1577 | 1561 | 1587 | 1571 | ||
125 | 16 | 80/241 | 61/519 | 280 | 1175 | 1166 | 1185 | 1176 |
32 | 160/121 | 122/260 | 1640 | 1621 | 1650 | 1631 | ||
150 | 16 | 80/274 | 60/599 | 325 | 1215 | 1205 | 1225 | 1215 |
32 | 160/137 | 120/300 | 1680 | 1660 | 1690 | 1670 | ||
200 | 16 | 122/424 | 100/696 | 426 | 1576 | 1565 | 1600 | 1585 |
32 | 244/212 | 200/348 | 2222 | 2200 | 2246 | 2220 | ||
250 | 16 | 120/494 | 97/843 | 529 | 1670 | 1658 | 1694 | 1687 |
32 | 240/247 | 194/422 | 2310 | 2287 | 2334 | 2307 | ||
300 | 16 | 154/439 | 126/719 | 630 | 1915 | 1900 | 1940 | 1924 |
32 | 308/220 | 252/360 | 2668 | 2640 | 2696 | 2664 | ||
350 | 16 | 153/491 | 123/815 | 670 | 2010 | 1996 | 2034 | 2020 |
32 | 306/246 | 246/408 | 2763 | 2733 | 2787 | 2757 | ||
400 | 16 | 151/543 | 121/908 | 720 | 2128 | 2114 | 2152 | 2168 |
32 | 302/272 | 242/454 | 2885 | 2855 | 2910 | 2880 | ||
450 | 16 | 149/598 | 119/1006 | 820 | 2174 | 2160 | 2200 | 2184 |
32 | 298/229 | 238/503 | 2925 | 2895 | 2950 | 2910 | ||
500 | 16 | 146/654 | 116/1104 | 920 | 2270 | 2254 | 2294 | 2278 |
32 | 292/327 | 232/552 | 3018 | 2988 | 3042 | 3012 | ||
600 | 16 | 168/734 | 167/1330 | 1120 | 3010 | 3008 | 3034 | 3032 |
32 | 336/367 | 334/665 | 4178 | 4177 | 4200 | 4200 | ||
700 | 12 | 166/1067 | 167/1911 | 1220 | 3272 | 3274 | 3300 | 3300 |
24 | 332/534 | 334/956 | 4516 | 4517 | 4540 | 4540 | ||
800 | 12 | 163/1173 | 166/2071 | 1320 | 3452 | 3453 | 3476 | 3477 |
24 | 326/587 | 332/1036 | 4693 | 4696 | 4717 | 4720 | ||
900 | 12 | 160/1286 | 164/2232 | 1520 | 3660 | 3662 | 1684 | 3868 |
24 | 320/643 | 328/1116 | 4930 | 5147 | 4954 | 5170 | ||
1000 | 12 | 199/959 | 197/2483 | 1620 | 3870 | 3864 | 3894 | 3890 |
24 | 398/480 | 374/1242 | 5159 | 5147 | 5183 | 5170 | ||
1100 | 12 | 196/1035 | 185/2679 | 1720 | 4028 | 4022 | 4062 | 4062 |
24 | 392/518 | 370/1340 | 5316 | 5303 | 5340 | 5330 | ||
1200 | 12 | 194/1111 | 186/2877 | 1920 | 4188 | 4182 | 4212 | 4206 |
24 | 388/556 | 366/1439 | 5474 | 5463 | 5500 | 5487 | ||
