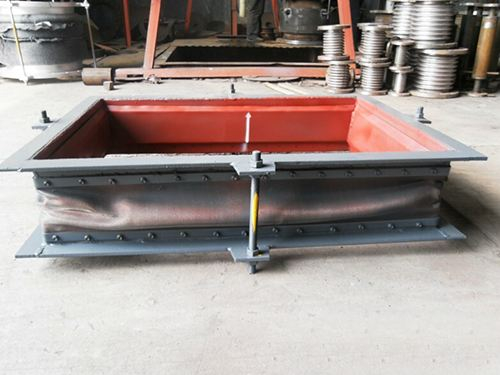

XB矩形風道纖維織物補償器

矩形風道纖維織物補償器可補償軸向、橫向、角向，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。

標簽： XB矩形風道纖維織物補償器補償器

電話咨詢：17319758766

產品介紹
產品特點
產品用途
技術參數
相關產品推薦
供水設備相關知識

p 產品中心PRODUCT

防水套管系列

止水翼環

橡膠接頭系列

伸縮器系列

伸縮接頭系列

補償器系列

傳力接頭系列

C 聯系我們CONTACT

鞏義市匯智供水材料有限公司

手機：17319758766

郵箱：474146148@qq.com

網 址：http://www.105037.com

C 案例推薦Case recommendation

伸縮器使用案例

伸縮器案安裝現場

防水套管應用現場

防水套管現場安裝

橡膠接頭使用現場

單球體橡膠接頭應用案例

產品介紹

補償熱膨脹： XB矩形風道纖維織物補償器可以在較少的尺寸范圍內提供較大的多維方向補償。

補償安裝誤差：由于管道連接中，系統誤差在所難免，XB矩形風道纖維織物補償器能較好地**安裝誤差。

消音隔振：纖維織物，保溫棉本身具有吸音、隔絕振動傳遞的功能，能有效地減少鍋爐、風機等系統的噪音和振動。

無反推力：由于主體材料為纖維織物，無力的傳遞，用非金屬膨脹節可簡化設計。

耐高溫耐腐蝕：使用的氟塑料，有機硅材料具有良好的耐高溫行耐腐蝕等性能。

密封性能好：在各種介質作用下，具有良好的密封性。價格低廉：進口同類產品的1/2～1/3。安裝維修方便。

產品特點

產品特點：

1、法蘭螺栓應逐步均勻地加壓擰緊，所有螺絲栓松緊度盡可能一致。使用條件惡劣的場合，除加平墊外可添加弱彈簧圈，以防螺母松動。

2、補償器與配套平焊法蘭之間應按工作溫度選用相應橡膠石棉墊片。

3、在試行時，應將補償器限位螺絲作適當調整，便于產品伸長或壓縮。

4、焊管連接時，應將限位螺絲適當松動，防止將補償器限位板拉彎或產品變形。

5、焊接作業時作蓋物遮住橡膠（織物）表面，防止焊渣損傷產品。

產品用途

技術參數

矩形產品規格 Specification of Rectangular	管道外徑 External Diameter of Pipe	A	B	11	K	C1	C2	t	t1	t2	t3	11	k	n1	n2	c1/c2	d	螺栓孔數 No.of bolts n
700×500	700×500	702	502	792	592	760	560	95	95	95	90	570	3		4	29/29	14	28
700×700	700×700		702	792	792	760	760	95	95	95	95	570	570		6	29/29	14	32
700×800	700×800		802	814	914	774	874	112	110	109	110	550	654	5	6	36/36	18	30
800×800	800×800	802	802	914	914	874	874	110	109	109	110	654	654	6	6			32
800×1200	800×1200		1202		1314		1274			116	115		1044		9			38
800×1600	800×1600		1602		1714		1674			119	123		1428		12			44
900×400	900×400	902	402	992	492	960	60	96	96	92	92	768	276	8	3	29/29	14	30
900×700	900×700		702		814	974	774	124	121	110	112	726	550	6	5	36/36	18	30
900×1200	900×1200		1202		1314	974	1274	124	121	110	11	726	1044	6	9			38
1000×600	1000×600	1002	602	1114	714	1074	674	117	120	112	113	840	448	7	4			30
1000×700	1000×700		702		814		774			110	112		550		5			32
1000×800	1000×800		802		914		974			109	110		654		6			31
1000×1000	1000×1000		1002		1114		1074			120	117		840		7			36
1200×600	1200×600	1202	602	1314	714	1274	674	115	116	112	113	1041	448	9	4			34
1200×700	1200×700		702		814		774			110	112		550		5			36
1200×800	1200×800		802		914		874			115	116		654		6			38
1200×1000	1200×1000		1002		1114		1074			120	117		840		7			40
1200×1200	1200×1200		1202		1314		1274			116	115		1044		9			41
1400×700	1400×700	1402	702	1514	814	1474	774	110	114	110	112	1254	550	11	5			40
1400×800	1400×800		802		914		874			109	110		654		6			42
1400×900	1400×900		902		1014		974			121	124		726		6			42
1400×1000	1400×1000		1002		1114		1074			120	117		840		7			44
1400×1210	1400×1210		1202		1314		1274			116	115		1044		9			48
1500×800	1500×800	1502	802	1614	914	1574	874	116	122	109	110	1342	654		6			42
1500×900	1500×900		902		1014		974			121	124		726		6			42
1500×1000	1500×1000		1002		114		1074			120	117		840		7			44
1500×1200	1500×1200		1202		1314		1274			116	115		10		9			48
1600×1000	1600×1000	1602	1002	1714	114	1674	1074	117	120	120	117	1440	840	12	7	36/36	18	46
1600×1200	1600×1200		1202	1714	1314	1674	1274	117	120	116	115	1440	1044	12	9	36/36	18	50
1600×1400	1600×1400		1402	1728	1528	1678	1478	139	140	134	136	1400	1206	10	9	38/38	20	46
1600×1600	1600×1600		1602	1728	1728	1678	1678	139	140	140	139	1400	1400	10	10	38/38	20	48
1800×900	1800×900	1802	902	1914	1014	1874	974	118	117	121	124	1638	726	14	6	36/36	22	48
1800×1000	1800×1000		1002	1914	1114	1874	1074	118	117	120	117	1638	840	14	7			50
1800×1200	1800×1200		1202	1928	1328	1878	1278	135	134	142	142	1638	9914	12	7			46
1800×1400	1800×1400		1402		528		1478			134	136		1026		9			50
1800×1800	1800×1800		1802		1928		1878			134	135		1608		12			56
2000×1000	2000×1000		1004		1130		1080			135	135		810		6			46
