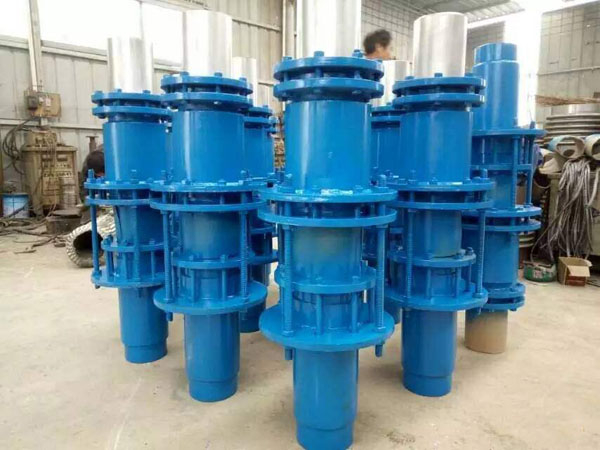

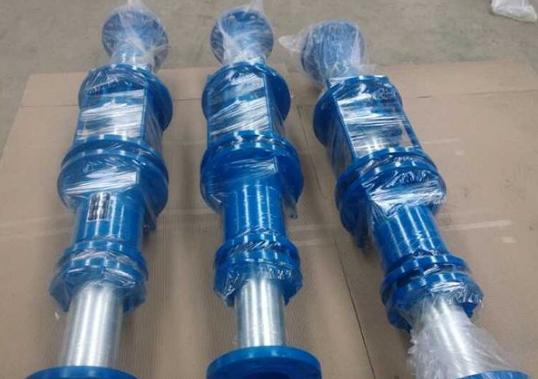

將高溫堵漏劑工作原理應用在補償器上，將直流式無推力補償器改制成注油式直流介質無推力補償器，解決了補償器長期工作出現微小的滲漏問題。ZTWB型系列注油式直流介質無推力補償器，可廣泛適用于化工、石油、熱電、冶金，城市集中供熱采暖等管網中，地溝和高空架設的管道。同時，便于管路設計，便于安裝施工，且節省大批資金（僅固定支架一項費用節60﹪以上）。
目前，ZTWB型系列注油式直流介質無推力補償器，經用戶使用證明，其優越性已被初步證明，優越于其它同類產品。
產品特點：
它利用流體力學中的帕斯卡理論，在設計結構上巧妙的利用一個密環形汽室，這個汽室內分別有兩個環形受壓面，一個是固定的汽室內端面，另一個是密閉在汽室內的伸縮管肩部環形面，隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮管橫截面積相等，補償器工作時，在介質壓力的作用下，環形面上的壓力和伸縮管橫截面積的壓力是相等，而方向相反，因此兩壓力相互抵消。所選用的密封填料都是柔性石墨，所采用的級別分別為核級、工業精密級。補償器填料內增加了一些抗氧化劑成份達到延緩填料氧化的時間，從而使ZTWB直流介質無推力補償器比普通補償器密封性能得到很大的提高。
可廣泛適用于化工、石油、熱電、冶金，城市集中供熱采暖等管網中，地溝和高空架設的管道。同時，便于管路設計，便于安裝施工，且節省大批資金（僅固定支架一項費用節60﹪以上）。
公稱直徑Nominal Diameter | 伸縮量Compensation △Lmax | 外徑External Diameter D | GSXW型 | |
*大直徑Max Diameter D | 安裝長度Installation Length | |||
25 | 150 | 32 | 116 | 1250 |
32 | 150 | 28 | 124 | 1250 |
40 | 150 | 45 | 136 | 1250 |
50 | 200 | 57 | 150 | 1420 |
65 | 200 | 73 | 172 | 1420 |
70 | 200 | 76 | 178 | 1420 |
80 | 200 | 89 | 194 | 1420 |
100 | 250 | 108 | 24 | 1550 |
125 | 250 | 133 | 274 | 1580 |
150 | 250 | 159 | 310 | 1580 |
200 | 250 | 219 | 390 | 1650 |
250 | 300 | 273 | 466 | 1910 |
300 | 300 | 325 | 558 | 1910 |
350 | 300 | 377 | 628 | 1920 |
400 | 350 | 426 | 708 | 2090 |
500 | 400 | 530 | 856 | 2410 |
600 | 400 | 630 | 996 | 2420 |
700 | 400 | 720 | 134 | 2420 |
800 | 450 | 820 | 1282 | 2630 |
900 | 450 | 920 | 1415 | 2630 |
1000 | 450 | 1020 | 1560 | 2650 |
