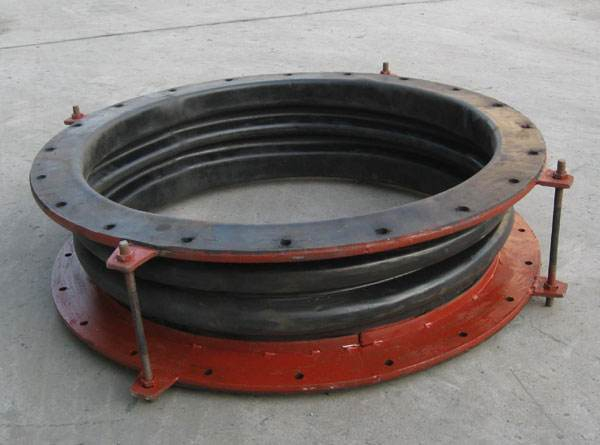

風道橡膠補償器由橡膠和纖維織物復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種理想的減震、降噪、消煙除塵的配套件。
橡膠補償器產品特性：
1、橡膠具有良好的反復位移(變化)還原性，能在較小尺寸范圍內提供較大的多維方向補償，能較好的**各種管道安裝連接時產生的多向誤差。
2、橡膠具有優越的吸聲隔震功能，能有效的減少和**鍋爐、風機等系統品聲和震動的傳遞。
3、橡膠無力的傳遞損耗，減少了設計程序，無需增加其它輔助設施。
4、橡膠及隔熱材料具有較高耐熱和耐腐蝕性能，不生銹，減少維修費用。
5、具有優異的氣密性和柔順性、能保證輸送介質無泄漏和反復位移后恢復原狀。
我們在日常的使用過程中一定要做好養護工作，要做到勤維護，早發現早解決，這樣就能延長風道補償器的使用壽命。
產品優勢：
1、橡膠具有良好的反復位移(變化)還原性，能在較小尺寸范圍內提供較大的多維方向補償，能較好的**各種管道安裝連接時產生的多向誤差。
2、橡膠具有優越的吸聲隔震功能，能有效的減少和**鍋爐、風機等系統品聲和震動的傳遞。
3、橡膠無力的傳遞損耗，減少了設計程序，無需增加其它輔助設施。
4、橡膠具有較高耐熱和耐腐蝕性能，**生銹，減少維修費用。橡膠波紋管是V型的，具有更大的單位伸縮位移。
5、橡膠具有優異的氣密性和柔順性、能保證輸送介質無泄漏和反復位移后恢復原狀。
產品特點：
1.補償吸收管道軸向、橫向、角向熱變形。
2.波紋補償器具有較大的伸縮量，方便閥門管道的安裝與拆卸。
3.吸收設備振動，減少設備振動對管道的影響。
4.吸收地震、地陷對管道的變形量。
| 工作性能Technical performance | FVB |
| 補償長度compensation | ±100mm |
| 工作壓力Working pressure | ≤4500pa |
| 溫度范圍Temperature range | -40℃-30℃ |
| 安裝長度Installation length | 300-450mm |
| 拉伸長度變化率Variation rate of extension | ≤15% |
| 兩端支架間距支架之和Distance between fixed brackets on the both ends | |
| 兩端滑動支架間距Distance between flexible brackets on the both ends | |
| 膠料性能Performance of rubber | |
| 拉伸強度Tensile strength | ≥12Mpa |
| 扯斷長率Elongation at failure | ≥300% |
| 扯斷*變形Permanent set at break | ≤25% |
| 硬度Rigidity | 58±3° |
熱空氣考化Aging in the heated air | 72℃×72h |
拉斷伸長變化率Change in elongation at break | ≥20% |
安裝數據表Installation date
型號Model(mm) | 管外徑External Diameter of Pipe D | D1 | D2 | D3 | b | 連接螺栓數量No.of connecting bolts nxФM | 重量Weight kg |
FVB500 | 529 | 600 | 640 | 469 | 8 | 16×M16 | 89.8 |
FVB600 | 630 | 705 | 755 | 570 | 114.6 | ||
FVB700 | 720 | 810 | 860 | 660 | 18×M16 | 134.8 | |
FVB800 | 820 | 920 | 975 | 760 | 18×M20 | 192.0 | |
FVB900 | 920 | 1020 | 1075 | 860 | 20×M20 | 213.8 | |
FVB1000 | 1020 | 1120 | 1175 | 960 | 24×M20 | 241.6 | |
FVB1100 | 1120 | 1220 | 1275 | 1060 | 10 | 263.0 | |
FVB1200 | 1220 | 1320 | 1375 | 1160 | 30×M22 | 312.6 | |
FVB1300 | 1320 | 1420 | 1475 | 1260 | 335.0 | ||
FVB1400 | 1420 | 1520 | 1575 | 1360 | 36×M22 | 369.6 | |
FVB1500 | 1520 | 1630 | 1685 | 1440 | 36×M22 | 349.4 | |
FVB1600 | 1620 | 1730 | 1785 | 1540 | 477.5 | ||
FVB1700 | 1720 | 1830 | 1885 | 1640 | 44×M22 | 515.9 | |
FVB1800 | 1820 | 1930 | 1985 | 1740 | 536.0 | ||
FVB1900 | 1920 | 2030 | 2085 | 1840 | 565.2 | ||
FVB2000 | 2000 | 2130 | 2185 | 1940 | 12 | 44×M27 | 725.2 |
FVB2200 | 2020 | 2340 | 2410 | 2140 | 50×M27 | 881.8 | |
FVB2400 | 2420 | 2540 | 2610 | 2340 | 14 | 54×M27 | 953.0 |
FVB2500 | 2520 | 2640 | 2710 | 2440 | 56×M30 | 1057.5 | |
FVB2600 | 2620 | 2760 | 2810 | 2540 | 58×M30 | 1098.4 | |
FVB2800 | 2820 | 2960 | 3030 | 2740 | 60×M30 | 1260.9 | |
FVB3000 | 2030 | 3160 | 3230 | 2940 | 64×M30 | 1347.8 | |
FVB3200 | 3220 | 3360 | 3430 | 3140 | 72×M30 | 1441.5 |
