限位伸縮接頭是在松套伸縮節頭原有性能的基礎上增設限位設置，在超出伸縮量處用雙螺母鎖定。這樣就實現管道在允許的伸縮量中可以自由伸縮，一旦超出伸縮量，就起到限位，這樣就有效的確保管道的**運行，特別適用于有振動或有一定斜度及在拐彎的管路中的鏈接。

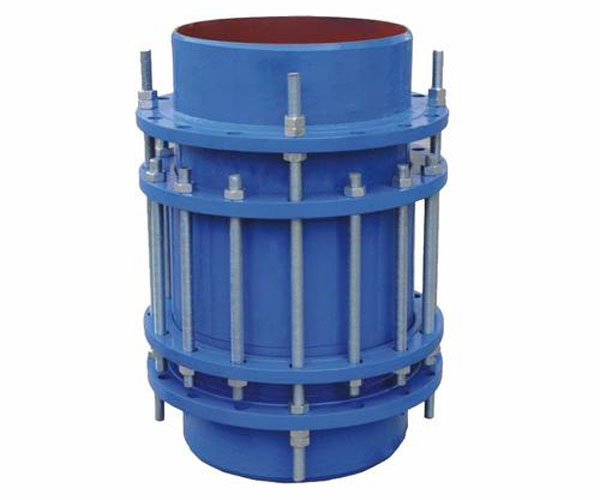

BY型壓蓋式限位伸縮接頭是由松套伸縮接頭和兩個限位短管組合而成。壓蓋限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。
安裝簡要說明：
用于兩邊與管子插接，勿需焊接，結構合理，密封可靠，安裝快速方便。
BY型壓蓋式限位伸縮接頭是在松套伸縮接頭原有基礎上，增設限位裝置，在超出伸縮量處用雙螺母鎖定，這樣就實現管道在允許的伸縮量中可以自由伸縮，一旦超出伸縮量，就起到限位，這樣就就有效的確保管道的**運行，特別適用于有震動或有一定斜度及在拐彎的管道中的連接。
BY型壓蓋式限位伸縮接頭標準（GB/T12465-2002)或BY（GB/T12465-2007)。
BY型壓蓋式限位伸縮接頭的優點：伸縮量大，安裝簡單方便，使用壽命長（使用壽命長達10－30年）維修方便。
BY型壓蓋式限位伸縮接頭的特點：壓蓋限位伸縮接頭管道兩邊以焊接的方式連接。
安裝方法：
壓蓋限位伸縮接頭兩邊均與管道焊接，壓蓋限位伸縮接頭在安裝時松開壓蓋螺母，調整**安裝長度后把兩端的短管與管道焊接，超出后用對角法均勻擰緊螺母，調整好防脫螺母即可。
BY型壓蓋式限位伸縮接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。

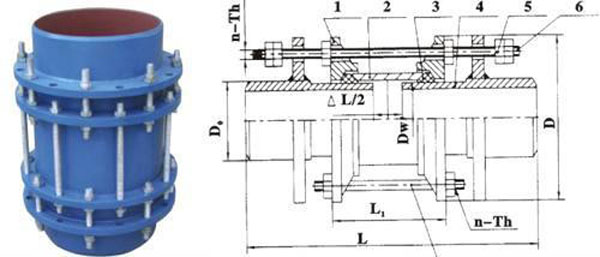

序號 | 名稱 | 數量 | 材料 |
1 | 壓蓋 | 2 | QT400-15、Q23**、ZG230-450、20 |
2 | 套筒 | 1 | Q23**、20、16Mn |
3 | 密封圈 | 2 | NBR |
4 | 限位短管 | 2 | Q23**、20、16Mn |
5 | 螺母 | Tn | Q23**、35、1Cr18Ni9Ti |
6 | 長螺母 | n | Q23**、35、1Cr18Ni9Ti |
7 | 螺柱 | n | Q23**、35、1Cr18Ni9Ti |
BY型壓蓋式限位伸縮接頭技術參數
公稱通徑DN | 管子外徑 | 外形尺寸 | 伸縮量△L | n-Th | ||||
DW | Do | D | L | L1 | 0.6-1.6MPa | 2.5MPa | ||
65 | 76 | 76 | 155 | 645 | 180 | 90 | 2-M12 | 2-M12 |
80 | 89 | 89 | 165 | |||||
100 | 108 | 108 | 190 | 2-M16 | ||||
114 | 114 | 195 | ||||||
125 | 133 | 133 | 215 | |||||
140 | 140 | 225 | ||||||
150 | 159 | 159 | 245 | 2-M16 | 3-M16 | |||
168 | 168 | 255 | ||||||
200 | 219 | 219 | 310 | 645 | 180 | 90 | 2-M16 | 3-M16 |
250 | 276 | 276 | 375 | 3-M20 | 4-M20 | |||
300 | 325 | 325 | 440 | 655 | 220 | 110 | 5-M20 | |
350 | 377 | 377 | 490 | 4-M20 | ||||
400 | 426 | 426 | 540 | |||||
450 | 480 | 480 | 590 | 5-M20 | 6-M20 | |||
500 | 530 | 530 | 645 | |||||
600 | 630 | 630 | 750 | |||||
700 | 720 | 720 | 850 | 6-M20 | 7-M20 | |||
800 | 820 | 826 | 965 | 1075 | 290 | 150 | 6-M24 | 8-M24 |
900 | 920 | 926 | 4065 | 7-M24 | 9-M24 | |||
1000 | 1020 | 1026 | 1165 | |||||
1200 | 1220 | 1226 | 1365 | 8-M24 | 10-M24 | |||
1400 | 1420 | 1428 | 1590 | 9-M27 | 12-M27 | |||
1500 | 1520 | 1528 | 1690 | |||||
1600 | 1620 | 1628 | 1795 | 10-M27 | 14-M27 | |||
1800 | 1820 | 1828 | 2000 | 11-M27 | 15-M30 | |||
2000 | 2020 | 2030 | 2200 | 12-M27 | 16-M30 | |||
2200 | 2220 | 2230 | 2420 | 13-M27 | ||||
2400 | 2420 | 2430 | 2635 | 14-M30 | ||||
2600 | 2620 | 2630 | 2835 | 15-M30 | ||||
2800 | 2820 | 2830 | 3040 | 16-M33 | ||||
3000 | 3020 | 3030 | 3240 | 17-M33 | ||||
