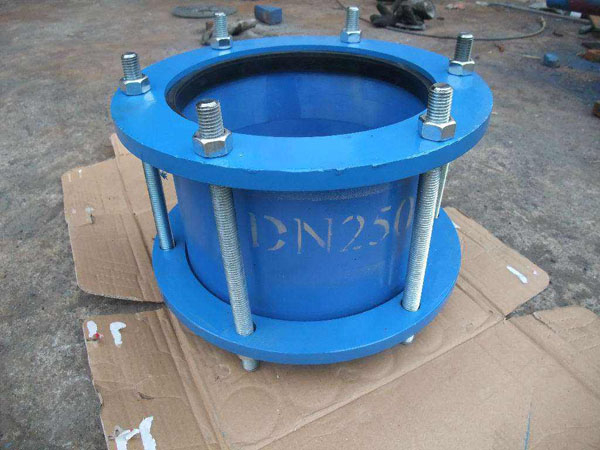

SSJB(AY)型壓蓋式松套伸縮接頭優點：安裝方便快捷、無需焊接。能夠通過壓蓋與本體的相互擠壓，造成密封圈的變形從而實現在補償管道軸向位移的同時保證管道線路的高度密封。并且由于它采用的是柔性連接，能夠大大降低管道線路的振動和噪音的影響。SSJB(AY)型壓蓋式松套伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
產品特點：
1、能夠?qū)崿F(xiàn)管道線路軸向位移的補償。并且單從結構上講它的伸縮量會是松套伸縮接頭的兩倍，具有更大的軸向補償量。
2、在一定程度上降振減噪，保護管道。
3、結構簡單，安裝方便，易于維護和保養。
4、匯智供水選擇品質的材料是產品基本的保障。
SSJB(AY)型壓蓋式松套伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
公稱通徑 Nnminal Diameter DN | 管子外徑 External diameter of pipe Dw | 外形尺寸Length | N-Th | |||
長度Length | D | 0.25-1.6MPa | 2.5-6.4MPa | |||
L1 | L | |||||
65 | 76 | 180 | 208 | 155 | 4-M12 | 4-M12 |
80 | 89 | 165 | ||||
100 | 108 | 195 | ||||
124 | 195 | |||||
125 | 133 | 225 | ||||
125 | 140 | 225 | 4-M16 | |||
150 | 159 | 220 | 255 | 4-M16 | 6-M16 | |
168 | 255 | |||||
200 | 219 | 310 | ||||
225 | 245 | 335 | ||||
250 | 273 | 223 | 375 | 6-M20 | 8-M20 | |
300 | 325 | 220 | 273 | 440 | ||
350 | 355 | 490 | 8-M20 | 10-M20 | ||
377 | 490 | |||||
400 | 406 | 540 | ||||
426 | 540 | 10-M20 | 12-M20 | |||
450 | 457 | 590 | ||||
480 | 590 | |||||
500 | 508 | 645 | ||||
530 | 645 | |||||
600 | 610 | 750 | ||||
630 | 750 | |||||
700 | 720 | 855 | 12-M20 | 14-M20 | ||
800 | 820 | 290 | 355 | 970 | 12-M24 | 16-M24 |
900 | 920 | 1070 | 14-M24 | 18-M24 | ||
1000 | 1020 | 1170 | ||||
1200 | 1220 | 1405 | 16-M24 | 20-M24 | ||
1400 | 1420 | 377 | 1590 | 18-M24 | 28-M27 | |
1500 | 1520 | 1690 | ||||
1600 | 1620 | 1795 | 20-M27 | 28-M27 | ||
1800 | 1820 | 2000 | 22-M27 | 30-M30 | ||
2000 | 2020 | 2200 | 24-M27 | 32-M30 | ||
2200 | 2220 | 400 | 2420 | 26-M30 | ||
2400 | 2420 | 2635 | 28-M30 | |||
2600 | 2620 | 400 | 2835 | 30-M30 | ||
2800 | 2820 | 3030 | 32-M33 | |||
3000 | 3020 | 3240 | 34-M33 | |||
3200 | 3220 | 3440 | 36-M33 | |||
3400 | 3420 | 490 | 3640 | 38-M33 | ||
3600 | 3620 | 3860 | 40-M33 | |||
3800 | 3820 | 500 | 4080 | 40-M36 | ||
4000 | 4020 | 4300 | 42-M36 | |||
